產品概述

RH型涂料繞線電阻器是一種功率型繞線電阻器，該產品采用波狀電阻合金帶以側立形式纏繞在陶瓷骨架上，表面被覆絕緣耐高溫涂料，有利于散熱，并配有安裝支架，電阻器具有功率大，耐過能力強，安裝方便等特點。

應用

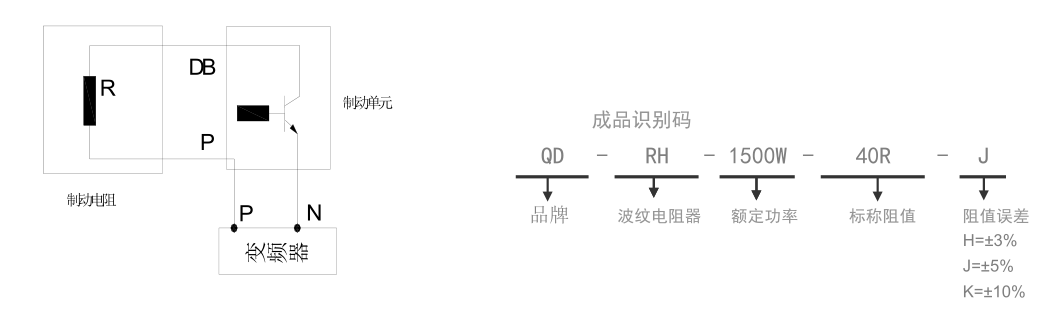

1.做為制動電阻保護變頻器、伺服等不受電機再生電能的危害

2.電力電子負載測試中做為阻性負載

3.在電力電子設備中做為取樣電阻、限流電阻、起動電阻、保護電阻

技術規格

• 1.阻值及阻值允許偏差：1Ω≤R ±5%（J）,1Ω>R ±10%（K）

  2.額定負荷：表面最高溫度:50~200W ≤275℃,＞200W ≤350℃

  3.短時過負荷：無可見損傷， ΔR≤±（5%R+0.05Ω） 10倍 5s

  4.絕緣電阻：R≥100MΩ 1min DC 1000V

  5.耐電壓：無可見損傷，無飛弧擊穿 ΔR≤±（0.1%R+0.05） AC 3000V 5S

  6.電阻溫度特性：±260PPM/℃ (小于5Ω以不作檢測)

  7.端子強度：無松動或機械損傷 45N 30S

• 8.電阻體強度：無可見損傷 200N 30S

  9.耐振性：無可見損傷， ΔR≤±（0.1%R+0.05Ω）f:5-200Hz a=1g X.Y.Z各2h

  10.耐熱性：除端子外無明顯變色和損傷，標志清晰350℃ 2hours

  11.熱沖擊：無可見機械損傷 額定負載30分鐘后-55℃溫度下15min

  12.耐濕性：無可見損傷，標志清晰，ΔR≤±（5%R+0.05Ω），絕緣電阻≥10MΩ DC100 40℃ 95%RH 500hours

  13.耐久性(額定負載)：外觀無可見損傷，標志清晰，ΔR≤±（5%R±0.05Ω） 100% 負荷0
